电线、电缆在线监测系统

电力电缆在线监测及故障预警测距系统，通过对电缆运行状态进行监测，收集电缆运行过程的暂态行波和稳态分量，对其进行分析处理，预测电缆运行 状况，并对故障电缆提供报警和故障诊断信息，对电缆的绝缘状态进行监测，对 永久故障进行预警，并且实现故障测距和故障选线。为状态检修提供可靠依据， 这也为电缆线路由传统的定期检修转变到状态检修提供了可能，不仅可以减少 计划停电时间，还可以降低高压预防性试验对电缆的损伤。电力电缆在线监测及故障预警测距系统可以利用无线通讯技术提报检修 和运维人员，从而达到事故之前的计划检修，避免事故扩大和不必要的经济损失。并且系统抗干扰能力更强、预警、选线、测距准确，该系统已在多处现场投入 应用并取得良好效果。

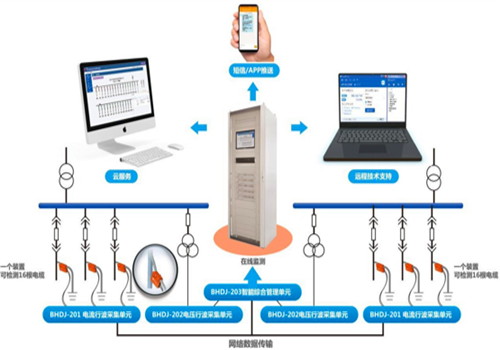

主站系统采用基于 B/S 方式的系统管理软件，采用局域网方式与监测装置通 讯，可以配置装置的参数设值，并且通过上位机通讯实现远程服务。系统还附带 云端访问功能，通过任意一台联网计算机，即可查看电缆在线监测系统运行情况， 设备运行情况以及线路告警信息等。电力电缆在线监测系统的基本原理接线如图所示。系统采用全网络化设计， 通过对每个装置分配不同的 IP 地址，一个装置可实时在线检测 16 条交联聚乙烯 电力电缆。本系统可在设定时间段内，连续检测和记录被测电力电缆发生“可恢 复故障”的次数以及瞬时电磁暂态信号的强度和形态，以此作为故障预警、选线、 测距的特定判据。
